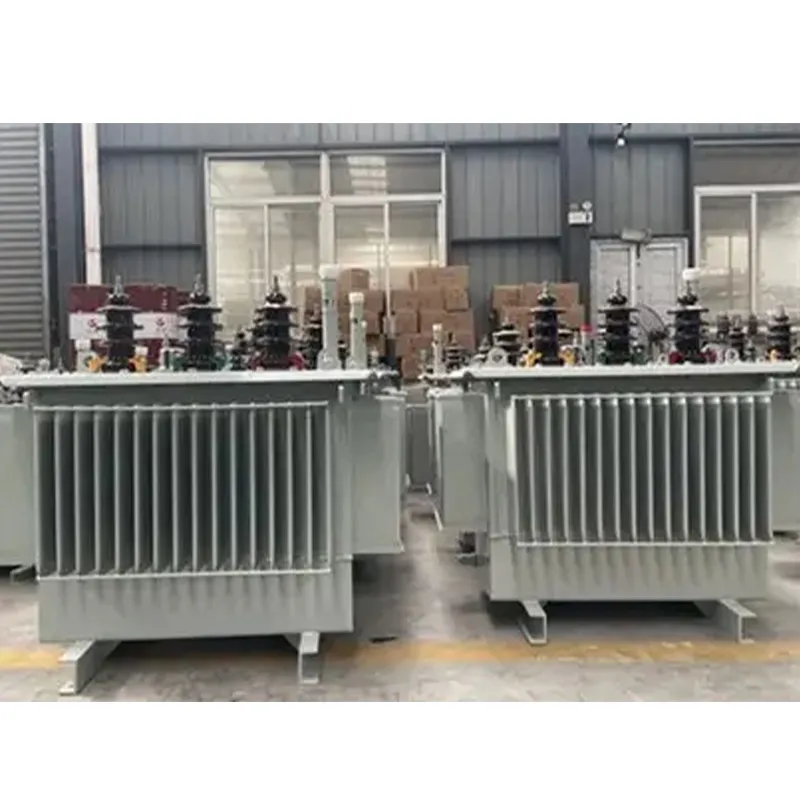

Масляные распределительные трансформаторы серий S20 и S22
Полностью герметичные масляные трансформаторы серий S20 и S22 предназначены для использования в электросетях с частотой 50 Гц и номинальным рабочим напряжением 20 кВ и ниже.
Описание
маркер
Масляные распределительные трансформаторы 10 кВ, 20 кВ/S13, S20, S22
Полностью герметичные масляные трансформаторы серий S20 и S22 предназначены для использования в электросетях с частотой 50 Гц и номинальным рабочим напряжением 20 кВ и ниже в качестве распределительных трансформаторов на предприятиях нефтяной, металлургической, химической, текстильной и легкой промышленности, а также в помещениях с повышенной запыленностью.
Характеристики продукции
Сердечник
В качестве сердечника используется холоднокатаная листовка из кремниевой стали с ориентированными зернами и высокой магнитной проницаемостью. Сердечник представляет собой конструкцию нового типа — полностью скошенный, сложенный по швам, с многоступенчатыми колоннами круглого сечения, а ядро и сердечник имеют одинаковое сечение.
Обмотка
Обмотки имеют гофрированные масляные каналы, изготовлены по технологии без пропитки лаком и скреплены стяжными лентами; все обмотки представляют собой концентрические катушки: высоковольтная обмотка имеет отводы, соответствующие требованиям к напряжению отводов, которые подведены к переключателю отводов; переключатель установлен на крышке корпуса, и переключение напряжения отводов возможно только после отключения питания.
Устройства безопасности
Трансформаторы мощностью 30–2000 кВА оснащены клапаном сброса давления;
по желанию заказчика может быть установлен газовый реле с клеммами для сигнализации и отключения;
Устройство измерения температуры масла
Все трансформаторы оснащены патроном для стеклянного термометра, расположенным на верхней части бака и погруженным в масло на 120±10 мм;
Трансформаторы мощностью 1000–2000 кВА оснащены наружным сигнальным термометром;
Бак трансформатора
Бак трансформатора имеет гофрированные стенки, поверхность которых покрыта порошковой краской с прочной пленкой. Гофрированные ребра радиатора не только выполняют функцию охлаждения, но и обеспечивают «дыхание» трансформатора; их упругость компенсирует изменение объема трансформаторного масла, вызванное перепадами температуры. Поэтому полностью герметичные трансформаторы не имеют маслосборника, что снижает общую высоту трансформатора;
При герметизации трансформатора используется технология вакуумного залива масла, что полностью удаляет влагу из трансформатора, и трансформаторное масло не контактирует с воздухом. Это эффективно предотвращает проникновение кислорода и влаги в трансформатор, что может привести к снижению изоляционных характеристик трансформатора и старению трансформаторного масла, поэтому не требуется проводить периодические испытания масляных проб.
Технические параметры
