Наружные сборные подстанции YB□-12/0.4 (европейского образца) широко используются для преобразования городских электросетей, жилых районов, высотных зданий, промышленных и горнодобывающих предприятий, гостиниц, торговых центров, аэропортов, железных дорог, нефтяных месторождений, доков, скоростных автомагистралей, временных объектов электроснабжения и других внутренних и наружных объектов.
Описание
маркер
YB□-12/0,4(F.R) Наружная сборная подстанция (европейский стиль)
Наружные сборные подстанции YB□-12/0.4 (европейского образца) широко используются для преобразования городских электросетей, жилых районов, высотных зданий, промышленных и горнодобывающих предприятий, гостиниц, торговых центров, аэропортов, железных дорог, нефтяных месторождений, доков, скоростных автомагистралей, временных объектов электроснабжения и других внутренних и наружных объектов.
Триединство высоковольтных распределительных устройств, трансформаторов и низковольтных распределительных устройств имеет надежную комплектацию; защита от высокого и низкого напряжения идеальна, эксплуатация безопасна и надежна, а техническое обслуживание простое.;
Занимает небольшую площадь, экономит инвестиции, имеет короткий производственный цикл и прост в перемещении.;
Гибкие и разнообразные схемы подключения;
Уникальная структура: уникальная сотовая структура, двухслойная оболочка (композитная плита) отличается прочностью, теплоизоляцией, рассеиванием тепла и вентиляцией, красивым внешним видом и высоким уровнем защиты. Материалы оболочки - нержавеющая сталь, сплав, алюминиевый сплав, холоднокатаный лист и цветная стальная пластина по желанию заказчика.
Нормальные условия использования
Высота над уровнем моря: не более 1000 м, изделия на большой высоте могут быть изготовлены по индивидуальному заказу;
Температура окружающей среды: -25℃ ~ +40℃;
Относительная влажность воздуха: среднесуточное значение не превышает 95%, а среднемесячное - не превышает 90%;
Место установки: отсутствует опасность возгорания, взрыва, попадания токопроводящей пыли, химически агрессивных газов и сильной вибрации. В случае нарушения вышеуказанных условий пользователь может договориться с нашей компанией.
Трансформатор
Интеллектуальная интегрированная подстанция оснащена трансформаторами серий S20 и S22 с низким уровнем потерь, погруженными в масло и полностью герметичными. Также можно выбрать экологически чистые сухие трансформаторы с полимерной изоляцией или с бумажной изоляцией NOMEX. Дно может быть оборудовано тележкой, что позволяет легко устанавливать и покидать трансформаторы.
Различные типы: универсальный тип, тип виллы, компактный тип и другие стили;
Высоковольтный кольцевой сетевой шкаф может быть оснащен терминалом сетевой автоматизации (FTU) для обеспечения надежного обнаружения коротких замыканий и однофазных замыканий на землю, а также имеет функцию “четыре пульта дистанционного управления” для упрощения модернизации распределительной сети.
Сторона высокого давления
Высоковольтные интеллектуальные интегрированные подстанции, как правило, используют комбинацию выключателя нагрузки и предохранителя для электрической защиты. После перегорания предохранителя в одной фазе три звена автоматически отключаются. Переключатель нагрузки доступен в компрессорном, вакуумном, гексафторидном и других типах. Он может быть оснащен электрическим приводом. механизм для модернизации автоматики; Предохранитель представляет собой высоковольтный токоограничивающий предохранитель с ударным элементом, обеспечивающий надежную работу и большую отключающую способность. Основные технические параметры приведены в таблице ниже.Для трансформаторов мощностью более 800 кВА можно выбрать защиту от вакуумных выключателей, таких как ZN12, ZN28, VS1 и т.д.
Сторона низкого давления
В главном выключателе на стороне низкого напряжения используется универсальный или интеллектуальный автоматический выключатель для выборочной защиты; в выключателе розетки используется новый тип выключателя с пластиковым корпусом небольшого размера и короткой дугой, до 30 витков; интеллектуальное устройство компенсации реактивной мощности с автоматическим отслеживанием, существует два метода переключения: контакторный и не-контакты, из которых пользователи могут выбирать сами.
Технические параметры
связаться с нами
Сопутствующие популярные продукты

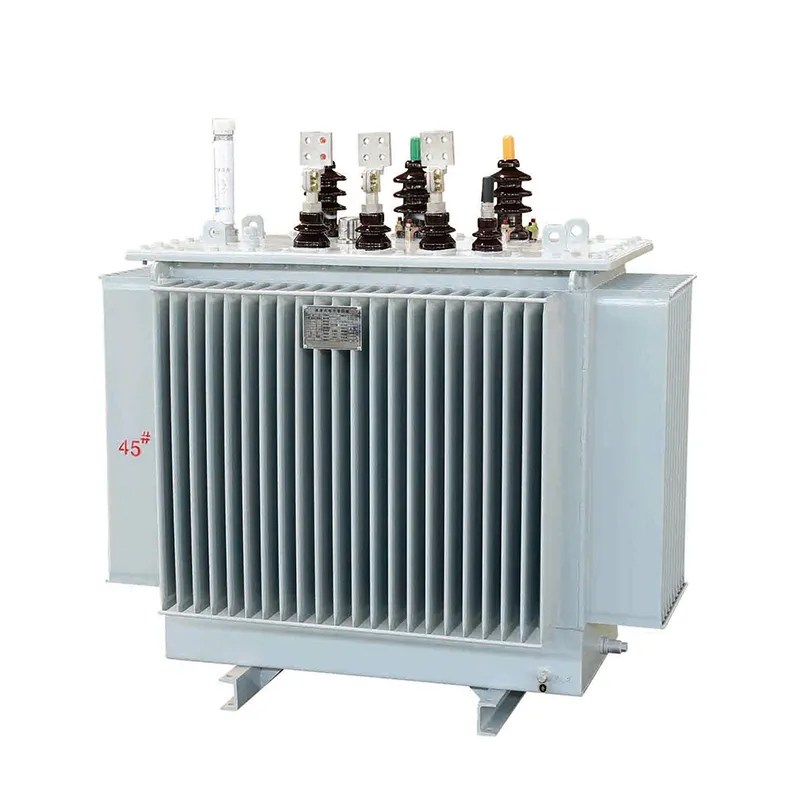

Масляные распределительные трансформаторы серии S13
В серии полностью герметичных трансформаторов типа S13 с напряжением 10–35 кВ отменён масляный бак; в качестве элемента охлаждения и теплоотвода вместо масляных труб используются гофрированные ребра масляного бака.
Комплектное распределительное устройство кольцевого типа XGN-12(CV) с твердой изоляцией
Сетевой шкаф с кольцевой изоляцией XGN□-12 (CV) – это новое поколение экологически чистых сетевых шкафов с кольцевой изоляцией, разработанных компанией.Он в основном состоит из трех функциональных блоков, а именно блока V (блок автоматического выключателя) и блока C (переключатель нагрузки).
SC(B)14, SC(B)18 Эпоксидные сухие силовые трансформаторы
Эпоксидная смола, используемая для заливки, обладает пробивающим напряжением 18–22 кВ/мм и имеет примерно такую же стойкость к грозовым ударам, как и масляные трансформаторы того же класса напряжения. Класс теплостойкости изоляции — F, максимально допустимая температура — 155 °C, предельное повышение температуры обмотки — 100 К.
Масляные трансформаторы из аморфного сплава серий SBH21 и SBH25
Аморфный сплав представляет собой новый вид ленточного материала, не имеющий кристаллической структуры. Он характеризуется низкой мощностью намагничивания и высокой удельной сопротивляемостью, что обеспечивает низкие вихревые потери.

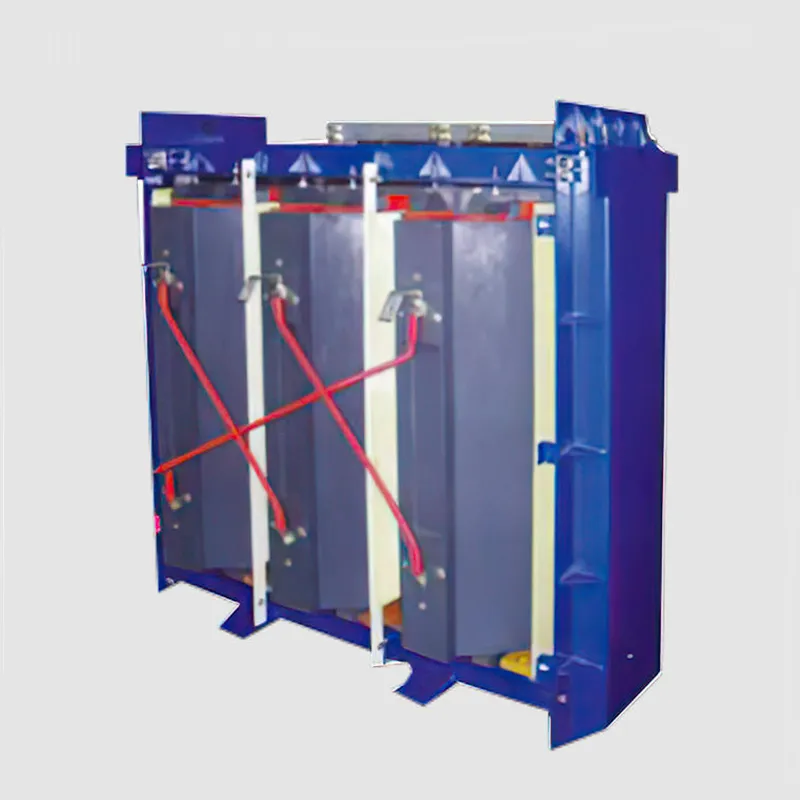

SCBH15 Сухой трансформатор из аморфного сплава
Наша компания разработала и производит сухие трансформаторы из аморфного сплава, используя передовые технологии проектирования и многолетний опыт изготовления масляных трансформаторов из аморфного сплава.
Масляные распределительные трансформаторы серий S20 и S22
Полностью герметичные масляные трансформаторы серий S20 и S22 предназначены для использования в электросетях с частотой 50 Гц и номинальным рабочим напряжением 20 кВ и ниже.
Серия JP наружных комплексных распределительных щитов
Наружная интегрированная распределительная коробка серии JP – это наружное интегрированное устройство распределения электроэнергии, которое объединяет в себе измерение, розетку, компенсацию реактивной мощности и другие функции.
Серия GGD низковольтных комплектных распределительных устройств
Низковольтный распределительный шкаф переменного тока типа GGD подходит для систем распределения электроэнергии переменного тока частотой 50 Гц, номинальным рабочим напряжением 380 В и номинальным рабочим током до 3150 А на электростанциях, подстанциях, заводах, горнодобывающих предприятиях и других потребителях электроэнергии.
Масляные распределительные трансформаторы серии S11
Корпус трансформатора имеет надежную фиксацию, что гарантирует отсутствие смещения корпуса и деформации обмотки при транспортировке на большие расстояния и длительной эксплуатации.
SC(B)12 Эпоксидный сухой силовой трансформатор
Сухие трансформаторы SCB12 широко используются в системах передачи и распределения электроэнергии. Их основными преимуществами являются экологичность, отсутствие загрязнения и высокие изоляционные характеристики.

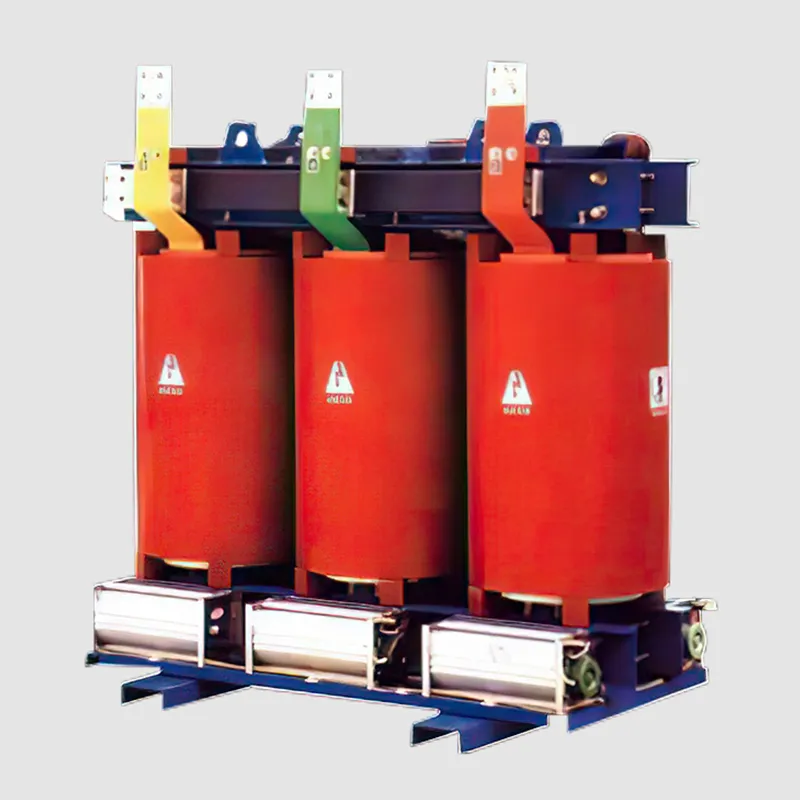

SC(B)11 Эпоксидный сухой силовой трансформатор
Сухой трансформатор — это трансформатор, у которого сердечник и обмотки не погружены в изоляционное масло. Существуют два типа охлаждения: естественное воздушное охлаждение (AN) и принудительное воздушное охлаждение (AF).
Комплектное распределительное устройство серии KYN28-12 нового типа с металлическим корпусом выкатным элементом и защитой от дуговых замыканий для переменного тока
Бронированное съемное распределительное устройство переменного тока в металлическом корпусе KYN28-12 (далее именуемое “распределительное устройство”) подходит для трехфазных систем электроснабжения переменного тока частотой 50 Гц.
Блочная трансформаторная подстанция китайского типа
Коробчатый трансформатор китайского типа состоит из трех частей: высоковольтной камеры, низковольтной камеры и трансформатора. Он в основном используется в проектах по производству новой энергии, таких как фотоэлектрические установки.

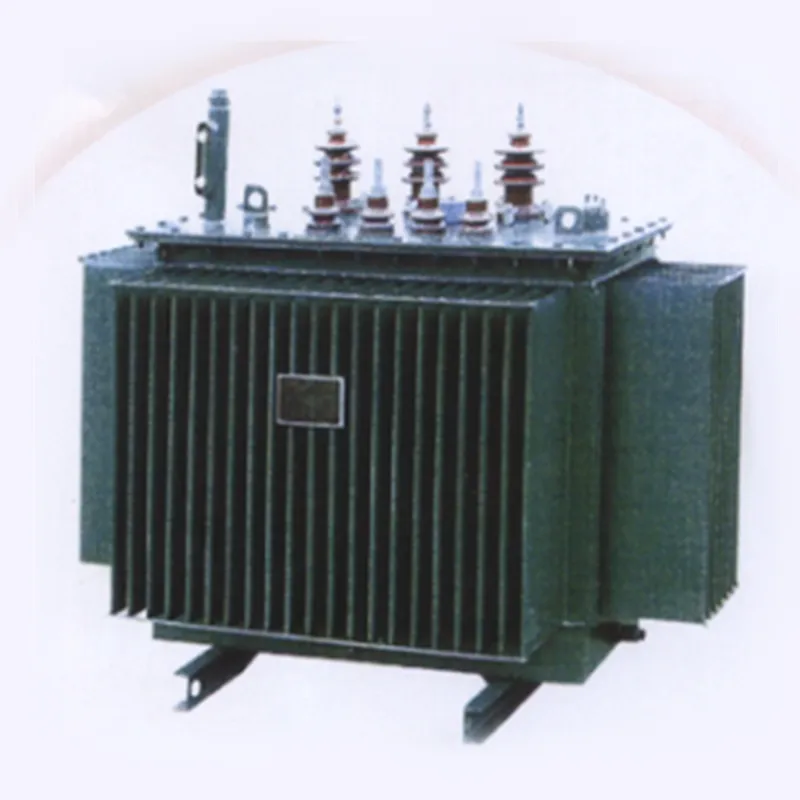

Полностью герметичные распределительные трансформаторы серии S9
По сравнению с обычными масляными трансформаторами, в полностью герметичных распределительных трансформаторах отсутствует масляный бак, а в качестве элемента охлаждения и теплоотвода вместо масляных труб используются гофрированные ребра радиатора.

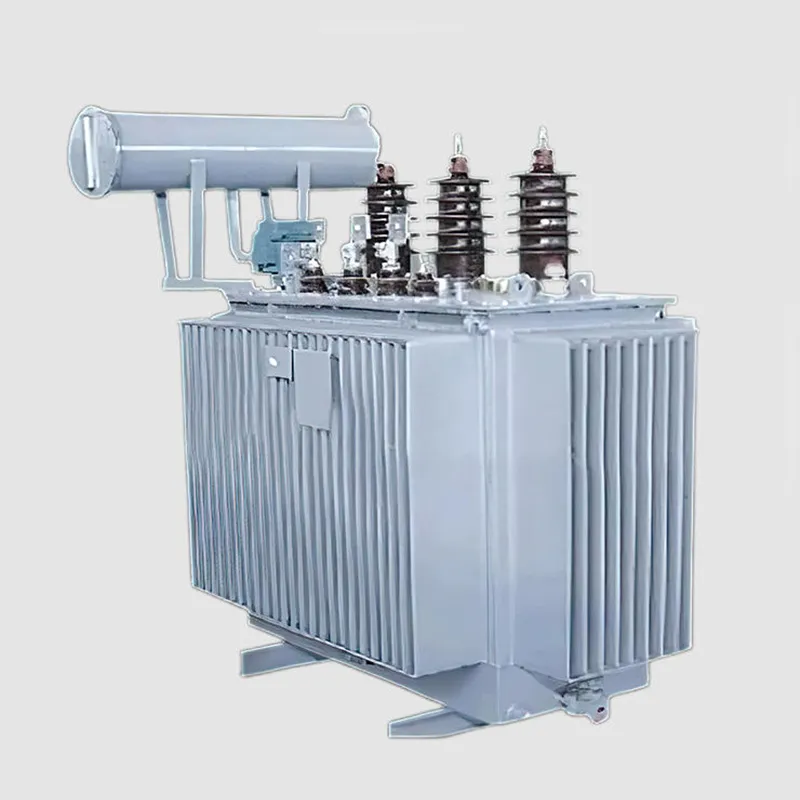

Трансформаторы серии 35 кВ
