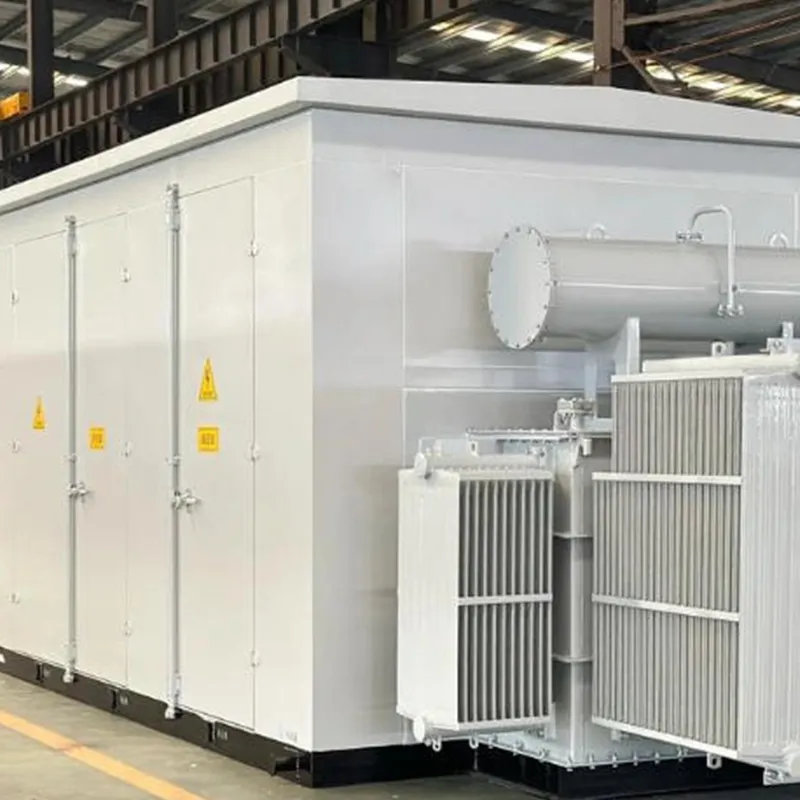

Блочная трансформаторная подстанция китайского типа
Коробчатый трансформатор китайского типа состоит из трех частей: высоковольтной камеры, низковольтной камеры и трансформатора. Он в основном используется в проектах по производству новой энергии, таких как фотоэлектрические установки.
Описание
маркер
Замена коробки в китайском стиле
Коробчатый трансформатор китайского типа состоит из трех частей: высоковольтной камеры, низковольтной камеры и трансформатора. Он в основном используется в проектах по производству новой энергии, таких как фотоэлектрические установки. Разница между его конструктивными характеристиками и традиционными коробчатыми трансформаторами заключается в том, что часть трансформатора расположена снаружи корпус коробчатого трансформатора, который эффективно решает проблему отвода тепла от трансформатора. Тепло, выделяемое корпусом трансформатора, быстро отводится естественным климатом. Трансформатор тесно соединен с корпусом коробчатого трансформатора боковыми выходами, а коробчатый трансформатор разделен на высоковольтную камеру и камера низкого напряжения, проходящая через перегородку в корпусе коробчатого трансформатора, является идеальным оборудованием для производства новой энергии.
В устройстве для защиты используется по одному предохранителю на каждую фазу китайского коробчатого трансформатора вместо двух предохранителей американского коробчатого трансформатора. Его электрическая характеристика заключается в том, что при перегорании любого фазного предохранителя гарантированно сработает выключатель нагрузки и отключится подача питания, а главный выключатель может быть отключен. закрывайте только после замены предохранителя.
В камере высокого напряжения установлен выключатель нагрузки напряжением 35 кВ, который оснащен верхней изоляцией и предохранителем.
В то же время, выключатель нагрузки оснащен узлом передачи сигнала, который удобен для фонового мониторинга работы выключателя нагрузки. Низковольтная часть состоит из интеллектуального рамного выключателя и встроенного устройства измерения и контроля. Устройство измерения и контроля может отслеживать состояние переключайте в режиме реального времени работу устройства защиты трансформатора и передавайте его в главный диспетчерский пункт через GPS для обеспечения удаленного мониторинга.
Преимущество продукта
1.Компактная конструкция
Небольшой размер, простота установки и гибкость;
2.Защищайте личную безопасность
Полностью изолированная, полностью герметичная конструкция, безопасная и надежная, не требующая технического обслуживания;
3.Снижение эксплуатационных расходов
Высоковольтная сторона оснащена полным спектром предохранителей, которые обладают высокой способностью к сегментации и снижают эксплуатационные расходы.;
4.Простота в эксплуатации
Высоковольтная входящая линия имеет конструкцию кабельного разъема, который полностью изолирован, безопасен и надежен, а также прост в эксплуатации.;
5.Легко конвертируется
Его можно использовать как для кольцевых сетей, так и для терминалов. Преобразование очень удобно и повышает надежность электроснабжения.;
6.Низкий уровень шума и низкие потери
Трансформатор представляет собой трехфазный трехколонный или трехфазный пятиколонный конструкционный железный сердечник, выполненный по технологии ступенчатого шва или катушечного сердечника, с низким уровнем шума, малыми потерями, высоким сопротивлением короткому замыканию и перегрузке.;
7.Функция “трехкратного подтверждения"
Корпус коробки может иметь антикоррозийную конструкцию и специальную окраску в соответствии с требованиями условий эксплуатации. Он обладает функцией “трехслойной защиты”, а именно защиты от конденсата, солевых брызг, плесени и бактерий, и может отвечать требованиям к защите от коррозии при высокой температуре и влажных средах.
